Дренаж участка: виды, устройство и материалы

Зачем нужен дренаж участка

Дренаж участка — это система инженерных сооружений, предназначенная для понижения уровня грунтовых вод и отвода избыточной влаги с территории. Необходимость в дренаже возникает при высоком уровне грунтовых вод, глинистых и суглинистых грунтах с низкой водопроницаемостью, а также на участках с уклоном, где скапливается поверхностная вода.

Отсутствие дренажа участка приводит к подтоплению фундаментов, заболачиванию территории, гибели растений и разрушению дорожных покрытий. Согласно СП 104.13330.2016 «Инженерная защита территории от затопления и подтопления», дренаж является обязательным мероприятием при застройке территорий с неблагоприятными гидрогеологическими условиями.

Дренаж участка — комплексное решение, включающее как подземные дренажные системы, так и поверхностный водоотвод. Подробнее о системах — в разделе дренажа.

Виды дренажа участка

По конструктивному исполнению различают следующие виды дренажа участка:

Вид	Описание	Назначение
Поверхностный (ливневый)	Лотки, дождеприёмники, канавы	Отвод дождевых и талых вод с поверхности
Глубинный (закрытый)	Перфорированные трубы в траншеях	Понижение уровня грунтовых вод
Пристенный	Дренаж вдоль фундамента	Защита подземных конструкций
Пластовый	Дренажный слой под сооружением	Отвод воды из-под плиты

Наиболее эффективным считается комбинированный подход, сочетающий поверхностный и глубинный дренаж. Поверхностный водоотвод перехватывает атмосферные осадки, а глубинный — понижает уровень грунтовых вод, защищая фундамент и подземные коммуникации.

Материалы для устройства дренажа

Современный дренаж участка выполняется с применением следующих материалов:

• Дренажные трубы — перфорированные гофрированные трубы из ПНД с фильтрующей обсыпкой.
• Геотекстиль — фильтрующий материал, предотвращающий заиливание дренажа.

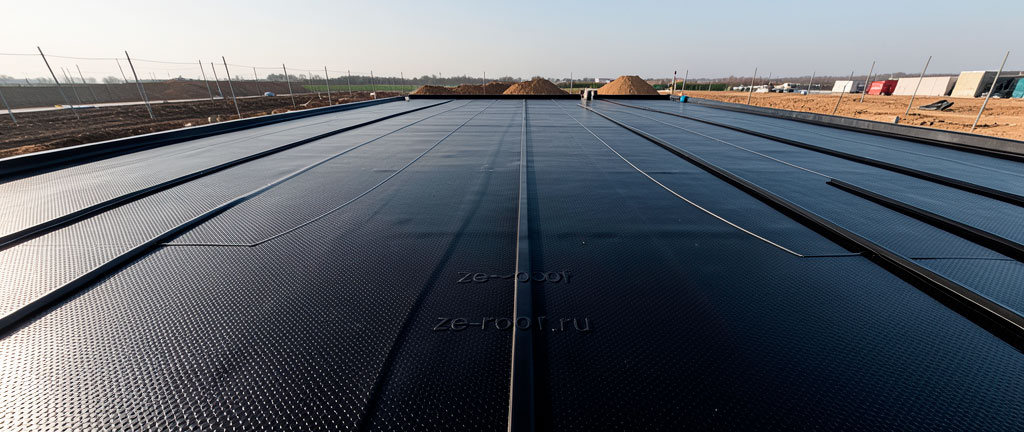

• Дренажные мембраны — профилированные полотна для пристенного и пластового дренажа.
• Щебень и гравий — фильтрующая обсыпка дренажных труб.
• Дренажные геоматы — объёмные материалы для пластового дренажа.

Ключевым элементом является универсальный геотекстиль, который оборачивает дренажную трубу и щебёночную обсыпку, пропуская воду, но задерживая частицы грунта. Без геотекстиля дренаж быстро заиливается и теряет эффективность. Для защиты фундаментов применяются дренажные мембраны, формирующие гарантированный зазор для отвода воды.

Устройство дренажной системы

Устройство глубинного дренажа участка выполняется в следующей последовательности:

1. Разработка траншей — глубиной ниже уровня промерзания или ниже подошвы фундамента, с уклоном 0,5–1% к месту сброса.
2. Укладка геотекстиля — на дно и стенки траншеи с запасом для оборачивания.
3. Устройство щебёночной подушки — слой щебня фракции 20–40 мм толщиной 100–150 мм.
4. Укладка дренажных труб — с соблюдением уклона и соединением в смотровых колодцах.
5. Засыпка щебнем — обсыпка трубы слоем щебня с последующим оборачиванием геотекстилем.
6. Обратная засыпка — песком и грунтом с послойным уплотнением.

Сброс собранной воды осуществляется в ливневую канализацию, дренажный колодец или естественный водоприёмник. При невозможности самотёчного сброса устраивают дренажный колодец с насосом.

Расчёт дренажа

Расчёт дренажа участка включает определение расчётного притока воды и подбор диаметра труб. Приток грунтовых вод к дренажу определяется по формуле Дюпюи для совершенного дренажа:

Q = k × (H² − h²) / (2 × R),

где k — коэффициент фильтрации грунта (м/сут), H — мощность водоносного слоя (м), h — глубина воды в дрене (м), R — радиус влияния дренажа (м).

Пример: для суглинка с k = 0,5 м/сут, H = 3 м, h = 0,5 м и R = 20 м приток составит Q = 0,5 × (9 − 0,25) / (2 × 20) = 0,11 м³/сут на 1 м дрены. Для участка с суммарной длиной дрен 100 м общий приток составит 11 м³/сут, что соответствует расходу около 0,13 л/с. Такой расход обеспечивает дренажная труба диаметром 110 мм.

Диаметр дренажных труб подбирается по расчётному расходу с учётом уклона. Для частных участков, как правило, достаточно труб диаметром 110–160 мм.
