Георешётка: что это, виды и применение

Что такое георешётка: определение и принцип работы

Георешётка — это плоский геосинтетический материал ячеистой структуры, образованный системой рёбер, соединённых между собой в узлах. В отличие от геосетки, где рёбра переплетаются или свариваются без выраженной объёмной формы, георешётка формирует устойчивые ячейки, способные удерживать и перераспределять сыпучий заполнитель. Именно поэтому вопрос «георешётка что это» чаще всего возникает у проектировщиков, впервые сталкивающихся с задачей армирования слабых оснований или укрепления откосов.

Принцип работы материала основан на эффекте заклинивания заполнителя. Когда щебень, песок или грунт засыпается в ячейки, частицы заполнителя упираются в стенки рёбер и друг в друга, образуя жёсткую композитную плиту. Горизонтальные нагрузки, возникающие от веса транспорта или собственного веса конструкции, передаются через рёбра на узлы и далее — на нижележащие слои. Это позволяет снизить толщину дорожной одежды на 20–40 % при сохранении несущей способности.

Согласно ГОСТ Р 55028-2012, георешётки относятся к классу геосинтетических материалов, применяемых в дорожном строительстве. Нормативный документ регламентирует требования к прочности, деформативности и стойкости к агрессивным средам. Для проектировщика важно понимать: георешётка не заменяет дренаж и не отменяет необходимость расчёта устойчивости, но существенно повышает коэффициент запаса конструкции.

Виды георешёток и их классификация

Классификация георешёток строится по нескольким независимым признакам: способу производства, типу исходного сырья, геометрии ячейки и функциональному назначению. Понимание этих различий позволяет корректно подбирать материал под конкретную инженерную задачу.

По способу производства

• Экструзионные (монолитные) — изготавливаются методом экструзии полимерного расплава с последующей перфорацией и одноосным или двухосным ориентированием. Отличаются высокой прочностью на растяжение и низкой деформативностью.
• Сварные — собираются из отдельных лент, сваренных в узлах. Позволяют получать ячейки большого размера и регулировать жёсткость.
• Перфорированные (объёмные) — плоская решётка, которая при растяжении раскрывается в трёхмерную сотовую конструкцию. Подробнее об этом типе — в разделе объёмные георешётки.

По типу сырья

• Полиэтиленовые (ПЭВП, ПЭНД) — эластичные, стойкие к низким температурам, применяются преимущественно в объёмных конструкциях.
• Полипропиленовые (ПП) — жёсткие, с высокой прочностью на растяжение, оптимальны для армирования асфальтобетона.
• Полиэфирные (ПЭТФ) — сочетают прочность и гибкость, устойчивы к ползучести.

По направлению армирования

• Одноосные — воспринимают нагрузку в одном направлении, применяются в подпорных стенах и крутых откосах.
• Двухосные — равнопрочные в двух направлениях, используются для армирования оснований и дорожных одежд.

Ключевые технические характеристики

При выборе георешётки проектировщик оперирует набором нормируемых параметров. Основные из них сведены в таблицу ниже.

Характеристика	Единица измерения	Типовой диапазон	Нормативный документ
Прочность при растяжении (продольная/поперечная)	кН/м	20–200	ГОСТ Р 55028-2012
Относительное удлинение при разрыве	%	3–15	ГОСТ Р 55028-2012
Размер ячейки	мм	20–400	ТУ производителя
Высота ребра (для объёмных)	мм	50–200	ТУ производителя
Стойкость к УФ-излучению	% сохранения прочности	≥ 80 за 500 ч	ГОСТ 9.602-2016
Температурный диапазон эксплуатации	°C	от −60 до +60	ТУ производителя

Критически важным параметром является прочность в узлах. Для сварных георешёток нормируется прочность сварного соединения, которая должна составлять не менее 90 % от прочности ленты. Недостаточная прочность узлов приводит к «расползанию» решётки под нагрузкой и потере армирующего эффекта.

Области применения георешётки

Сфера использования георешёток охватывает дорожное, гидротехническое и ландшафтное строительство. Наиболее востребованные направления:

• Армирование оснований автомобильных дорог — укладка на границе «слабое основание — щебёночный слой» снижает неравномерные осадки и колеобразование.

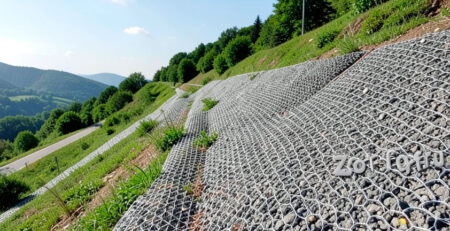

• Укрепление откосов и склонов — объёмные георешётки с заполнением щебнем или растительным грунтом предотвращают эрозию и оползни.
• Армирование асфальтобетонных покрытий — двухосные решётки замедляют образование отражённых трещин.
• Устройство подпорных стен — одноосные решётки работают как гибкая арматура в армированном грунте.
• Укрепление береговых линий и конусов мостов — защита от размыва и волнового воздействия.

Полный ассортимент материалов для армирования и укрепления представлен в разделе георешётки.

Сравнение георешётки с другими геосинтетиками

Часто возникает путаница между георешёткой, геосеткой и геотекстилем. Принципиальные отличия сведены в таблицу.

Параметр	Георешётка	Геосетка	Геотекстиль
Структура	Объёмные ячейки с рёбрами	Плоская сетка из нитей	Нетканое/тканое полотно
Основная функция	Армирование, удержание заполнителя	Армирование, разделение	Разделение, фильтрация, дренаж
Прочность на растяжение	Высокая (20–200 кН/м)	Средняя (10–100 кН/м)	Низкая–средняя (5–50 кН/м)
Удержание крупного заполнителя	Да	Частично	Нет

На практике материалы часто применяются совместно: геотекстиль выполняет разделительную и фильтрующую функцию, а георешётка — армирующую. Такое сочетание регламентируется ОДМ 218.5.003-2010.

Как выбрать георешётку: практические рекомендации

Алгоритм подбора материала включает несколько последовательных шагов:

1. Определение расчётной нагрузки — по СП 34.13330.2012 вычисляется требуемая прочность армирующего слоя.
2. Выбор типа решётки — для плоского армирования берут двухосную, для откосов и подпорных стен — одноосную или объёмную.
3. Проверка совместимости с заполнителем — размер ячейки должен быть в 1,5–2 раза больше максимальной фракции заполнителя.
4. Оценка условий эксплуатации — агрессивность грунта, уровень УФ-облучения, температурный режим.
5. Сопоставление с бюджетом — с учётом экономии на толщине дорожной одежды.

Пример расчёта: для основания дороги IV категории с расчётной нагрузкой 115 кН на ось требуется георешётка с прочностью не менее 40 кН/м в обоих направлениях. При использовании материала с прочностью 60 кН/м толщина щебёночного основания может быть снижена с 30 до 22 см, что даёт экономию до 25 % на объёме щебня.
