Коробчатые габионы: размеры, монтаж и применение

Что такое коробчатые габионы

Коробчатые габионы — наиболее распространённый тип габионных конструкций, представляющий собой объёмный параллелепипед из сетки двойного кручения, разделённый внутренними диафрагмами на секции и заполняемый камнем. Диафрагмы выполняют критически важную функцию: они предотвращают распирание боковых граней под давлением заполнителя и обеспечивают сохранение геометрии конструкции при неравномерной загрузке.

В отличие от матрацно-тюфячных конструкций, коробчатые габионы имеют значительную высоту (обычно 0,5–1,0 м) и применяются там, где требуется воспринимать существенные горизонтальные нагрузки — в подпорных стенах, берегоукрепительных сооружениях, устоях мостов. Именно коробчатые габионы являются основным «строительным блоком» большинства габионных сооружений, из которых, как из кирпичей, собираются конструкции требуемой высоты и конфигурации.

Стандартные размеры и типоразмерный ряд

Типоразмерный ряд коробчатых габионов регламентирован ГОСТ Р 52132-2003 и сложившейся практикой производителей. Стандартные размеры приведены в таблице.

Длина, м	Ширина, м	Высота, м	Количество диафрагм	Объём, м³
1,5	1,0	0,5	1	0,75
2,0	1,0	0,5	1	1,0
2,0	1,0	1,0	1	2,0
3,0	1,0	1,0	2	3,0
4,0	1,0	1,0	3	4,0

Длина коробчатого габиона обычно кратна 0,5 м и составляет от 1,5 до 4,0 м. Ширина чаще всего равна 1,0 м, реже 0,5 м для узких конструкций. Высота — 0,5 или 1,0 м. Диафрагмы устанавливаются с шагом 1,0 м, поэтому габион длиной 3,0 м имеет две внутренние диафрагмы, а длиной 4,0 м — три.

При проектировании подпорных стен высотой более 1 метра конструкция собирается из нескольких рядов коробчатых габионов, уложенных со смещением (перевязкой) швов, аналогично кирпичной кладке. Это обеспечивает монолитность и равномерное распределение нагрузки.

Требования к материалам

Сетка коробчатых габионов изготавливается из проволоки двойного кручения диаметром 2,7–3,0 мм. Кромочная проволока имеет больший диаметр (3,4–4,0 мм) для усиления периметра. Проволока для связки и стяжки — диаметром 2,2 мм. Покрытие — горячее цинкование по ГОСТ 9.307-89 (плотность не менее 240 г/м²) либо цинкование с ПВХ-покрытием для агрессивных сред.

Размер ячейки сетки — 60×80, 80×100 или 100×120 мм. Выбор зависит от фракции заполнителя: камень должен быть крупнее ячейки минимум в 1,5 раза. Для стандартных конструкций чаще всего применяется ячейка 80×100 мм с заполнителем фракции 100–200 мм.

Заполнитель — камень плотных пород (гранит, базальт, диабаз) или щебень по ГОСТ 8267-93. Требования: прочность не ниже М600, морозостойкость не ниже F150, отсутствие растворимых включений. Для лицевой грани подпорных стен применяется более крупный и ровный камень, укладываемый вручную для эстетики.

Основы расчёта подпорной стены

Расчёт подпорной стены из коробчатых габионов выполняется по СП 116.13330.2012 и СП 22.13330.2016. Основные проверки включают устойчивость на сдвиг, устойчивость на опрокидывание и проверку несущей способности основания.

Устойчивость на сдвиг проверяется по условию, что удерживающая сила трения по подошве превышает сдвигающую силу активного давления грунта. Коэффициент запаса должен быть не менее 1,2–1,3. Устойчивость на опрокидывание проверяется соотношением удерживающего и опрокидывающего моментов относительно переднего ребра подошвы, коэффициент запаса — не менее 1,5.

Пример упрощённого расчёта для стены высотой H = 3 м из коробчатых габионов шириной B = 1 м, грунт засыпки — песок с углом внутреннего трения φ = 30°, удельный вес γ = 18 кН/м³. Активное давление грунта на стену:

Ea = 0,5 · γ · H² · tg²(45° − φ/2) = 0,5 · 18 · 9 · tg²(30°) = 0,5 · 18 · 9 · 0,333 = 27 кН/м.

Собственный вес стены при плотности заполнителя 2000 кг/м³: G = 3 · 1 · 20 = 60 кН/м. Сила трения по подошве при коэффициенте трения 0,5: F = 0,5 · 60 = 30 кН/м. Коэффициент запаса на сдвиг: 30 / 27 = 1,11, что ниже требуемого 1,2. Следовательно, для данной высоты требуется либо увеличение ширины стены, либо устройство армирующих элементов. Данный пример наглядно показывает, почему расчёт обязателен и не может быть заменён «опытом».

Технология монтажа

Монтаж коробчатых габионов выполняется в следующей последовательности:

1. Подготовка основания. Планировка, уплотнение грунта, при необходимости устройство выравнивающего слоя из щебня или геотекстиля.
2. Сборка каркаса. Разворачивание сетчатой заготовки, подъём стенок, связка рёбер проволокой двойного кручения.
3. Установка диафрагм. Крепление внутренних перегородок к стенкам каркаса.
4. Установка в проектное положение. Связка соседних габионов между собой по всем рёбрам.
5. Заполнение камнем. Послойная укладка с расклинкой, установка стяжек через каждые 0,3–0,5 м по высоте.
6. Закрытие крышки. Укладка крышки, связка по периметру.

Критически важный этап — установка стяжек (распорок) между противоположными стенками в процессе заполнения. Стяжки предотвращают выпучивание лицевых граней под давлением камня. Без них конструкция теряет геометрию и несущую способность. Подробная пошаговая инструкция приведена в статье о монтаже габионов.

Области применения

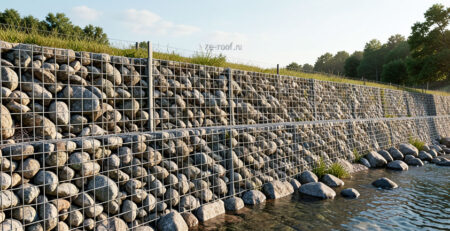

Коробчатые габионы применяются в подпорных стенах при перепаде рельефа, в берегоукрепительных сооружениях, для защиты опор мостов и трубопроводов, в устройстве водопропускных сооружений, а также в ландшафтном строительстве для террасирования и декоративных стен. Благодаря модульности и простоте монтажа они позволяют возводить сооружения сложной конфигурации без опалубки и тяжёлой техники.

Полный ассортимент коробчатых габионов с характеристиками представлен в разделе коробчатые габионы каталога.
