Теплоизоляция плоской кровли: материалы и расчёт

Особенности плоской кровли

Теплоизоляция плоской кровли — ответственный этап проектирования и строительства, от которого напрямую зависят энергоэффективность здания, долговечность кровельного пирога и комфорт в помещениях верхних этажей. Плоская кровля отличается от скатной рядом особенностей, которые необходимо учитывать при выборе утеплителя и расчёте его толщины.

Во-первых, плоская кровля подвергается значительным снеговым и эксплуатационным нагрузкам, что требует применения утеплителя с высокой прочностью на сжатие. Во-вторых, на плоской кровле вода задерживается дольше, поэтому материал должен обладать низким водопоглощением. В-третьих, плоская кровля часто является эксплуатируемой, что накладывает дополнительные требования к конструкции.

Нормативной базой для проектирования плоских кровель служат СП 17.13330.2017 «Кровли» и СП 50.13330.2012 «Тепловая защита зданий». Теплотехнический расчёт выполняется в соответствии с методикой, изложенной в СП 50.13330.2012.

Материалы для теплоизоляции

Для теплоизоляции плоской кровли применяются несколько типов материалов, каждый из которых имеет свои особенности:

Материал	Теплопроводность, Вт/(м·К)	Прочность на сжатие, кПа	Особенности применения
Каменная вата	0,036–0,042	40–80	Негорючая, требует пароизоляции
Экструдированный пенополистирол (XPS)	0,030–0,034	200–700	Высокая прочность, для инверсионных кровель

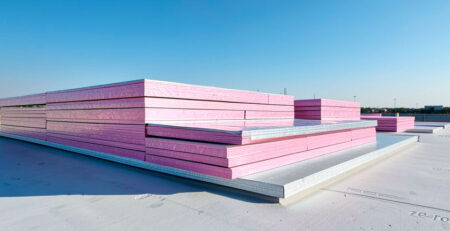

PIR плиты	0,022–0,024	120–150	Минимальная толщина, группа Г1
Пенополистирол (ПСБ)	0,038–0,041	60–100	Бюджетный вариант, ограниченное применение

Выбор материала определяется типом кровли, требованиями пожарной безопасности, нагрузками и бюджетом. Наиболее технологичными решениями сегодня считаются PIR плиты и XPS. Подробнее о каждом материале читайте в разделах теплоизоляция и PIR плиты.

Конструкции кровельного пирога

Различают два основных типа плоских кровель по расположению утеплителя относительно гидроизоляции.

Традиционная (неинверсионная) кровля. Утеплитель укладывается на пароизоляцию, а сверху закрывается гидроизоляционным ковром. Порядок слоёв: несущее основание → пароизоляция → утеплитель → гидроизоляция. Это наиболее распространённая схема, подходящая для всех типов утеплителей.

Инверсионная кровля. Гидроизоляция укладывается непосредственно на основание, а утеплитель — поверх неё, пригружаясь балластом. Порядок слоёв: несущее основание → гидроизоляция → утеплитель → балласт. Для инверсионных кровель применяется только XPS, поскольку он имеет минимальное водопоглощение и высокую прочность.

Выбор конструкции влияет на требования к утеплителю и на расчёт его толщины. В инверсионной кровле к расчётной толщине добавляется поправочный коэффициент, учитывающий возможное снижение теплоизоляционных свойств из-за контакта с водой.

Теплотехнический расчёт

Теплотехнический расчёт плоской кровли выполняется по СП 50.13330.2012. Основная задача — определить толщину утеплителя, обеспечивающую нормируемое сопротивление теплопередаче покрытия.

Нормируемое сопротивление теплопередаче R_норм определяется по таблице 3 СП 50.13330.2012 в зависимости от градусо-суток отопительного периода (ГСОП) климатического района. ГСОП рассчитывается по формуле:

ГСОП = (t_в − t_от) × z_от,

где t_в — расчётная температура внутреннего воздуха (обычно 20–22 °C), t_от — средняя температура отопительного периода, z_от — продолжительность отопительного периода в сутках. Значения t_от и z_от принимаются по СП 131.13330.2018 «Строительная климатология».

Требуемая толщина утеплителя определяется из условия, что фактическое сопротивление теплопередаче конструкции R₀ должно быть не менее нормируемого R_норм. Фактическое сопротивление рассчитывается как сумма термических сопротивлений всех слоёв конструкции.

Пример расчёта толщины

Рассмотрим пример расчёта толщины утеплителя для плоской кровли жилого здания в Москве. Исходные данные:

• Расчётная температура внутреннего воздуха t_в = 20 °C;
• Средняя температура отопительного периода t_от = −2,2 °C;
• Продолжительность отопительного периода z_от = 205 суток;
• Утеплитель — PIR плиты с λ = 0,023 Вт/(м·К).

Шаг 1. Рассчитываем ГСОП:

ГСОП = (20 − (−2,2)) × 205 = 22,2 × 205 = 4551 °C·сут.

Шаг 2. По таблице 3 СП 50.13330.2012 для покрытий при ГСОП = 4551 находим нормируемое сопротивление теплопередаче. Интерполируя табличные значения, получаем R_норм ≈ 3,0 м²·°C/Вт.

Шаг 3. Определяем требуемую толщину утеплителя. Пренебрегая термическим сопротивлением тонких слоёв (пароизоляция, гидроизоляция), получаем:

δ = R_норм × λ = 3,0 × 0,023 = 0,069 м ≈ 70 мм.

С учётом запаса и стандартного шага толщин принимаем PIR плиты толщиной 80 мм. Для сравнения, при использовании каменной ваты (λ = 0,040) потребовалась бы толщина 120 мм, а при XPS (λ = 0,032) — 100 мм.

Монтаж теплоизоляции

Монтаж теплоизоляции плоской кровли выполняется в следующей последовательности:

1. Подготовка основания: очистка, выравнивание, при необходимости устройство уклонообразующего слоя.
2. Укладка пароизоляционного слоя (для традиционной кровли) с проклейкой стыков.
3. Укладка плит утеплителя в один или два слоя вразбежку со смещением швов.
4. Механическое крепление плит телескопическим крепежом или приклеивание.
5. Устройство гидроизоляционного ковра (для традиционной кровли) или балласта (для инверсионной).

Количество механического крепежа рассчитывается по СП 17.13330.2017 в зависимости от ветрового района, высоты здания и типа основания. Для зданий высотой до 10 м в средней полосе России обычно требуется 2–4 крепёжных элемента на плиту.

Важно обеспечить герметичность пароизоляционного контура и отсутствие мостиков холода в местах стыков плит. Подробнее о гидроизоляционном слое читайте в разделе гидроизоляция плоской кровли.

Типичные ошибки

При теплоизоляции плоской кровли наиболее часто встречаются следующие ошибки:

• Недостаточная толщина утеплителя. Приводит к несоответствию нормативным требованиям и повышенным теплопотерям.
• Отсутствие или некачественная пароизоляция. Влага из помещения конденсируется в утеплителе, снижая его свойства.
• Совпадение швов при двухслойной укладке. Создаёт мостики холода.
• Недостаточное количество крепежа. Приводит к отрыву утеплителя ветровой нагрузкой.
• Применение неподходящего материала. Например, использование ПСБ в эксплуатируемых кровлях с высокими нагрузками.
• Нарушение уклонообразования. Застой воды на кровле ускоряет разрушение пирога.

Соблюдение требований нормативных документов и технологических регламентов производителей позволяет избежать этих ошибок и обеспечить долговечность кровельной системы.
